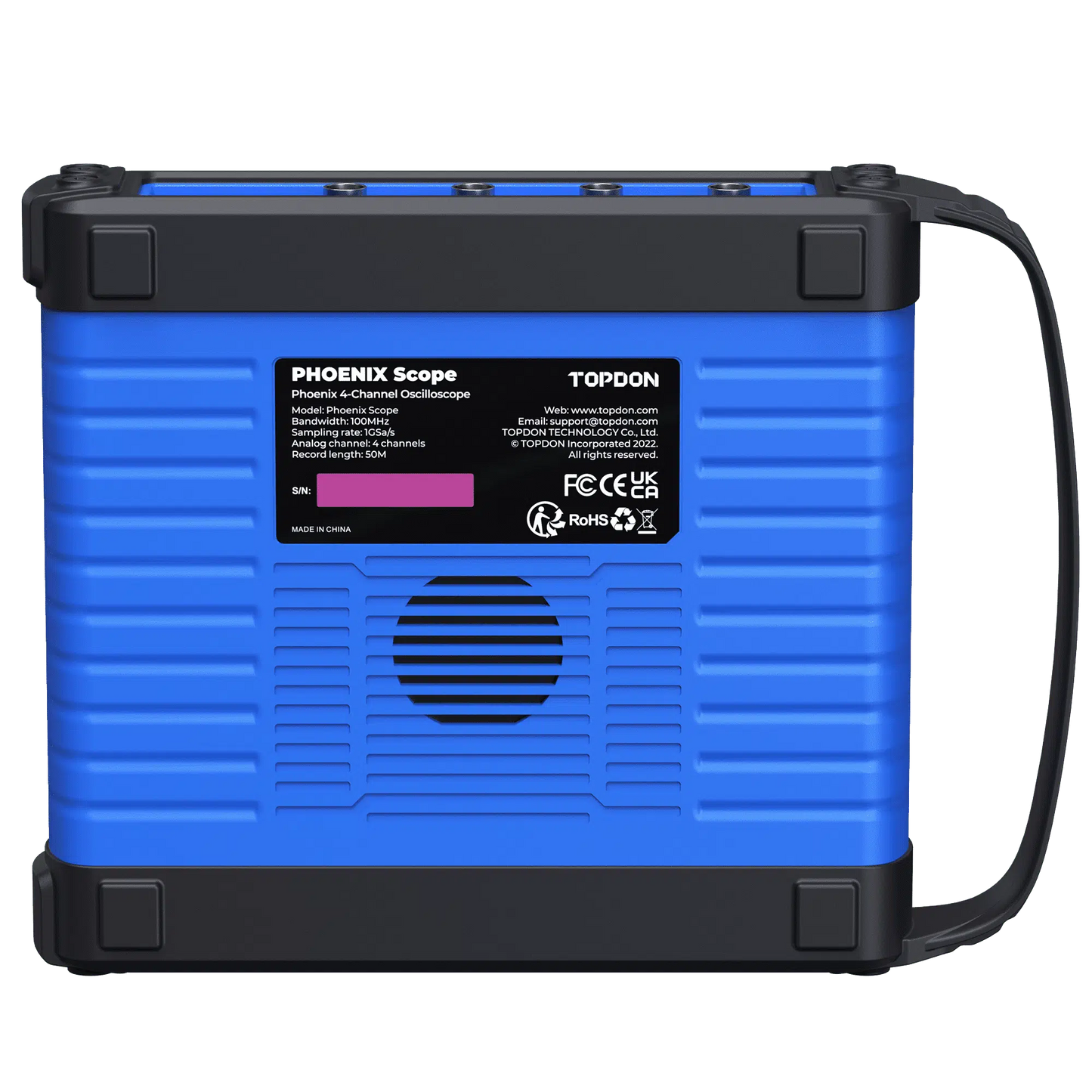

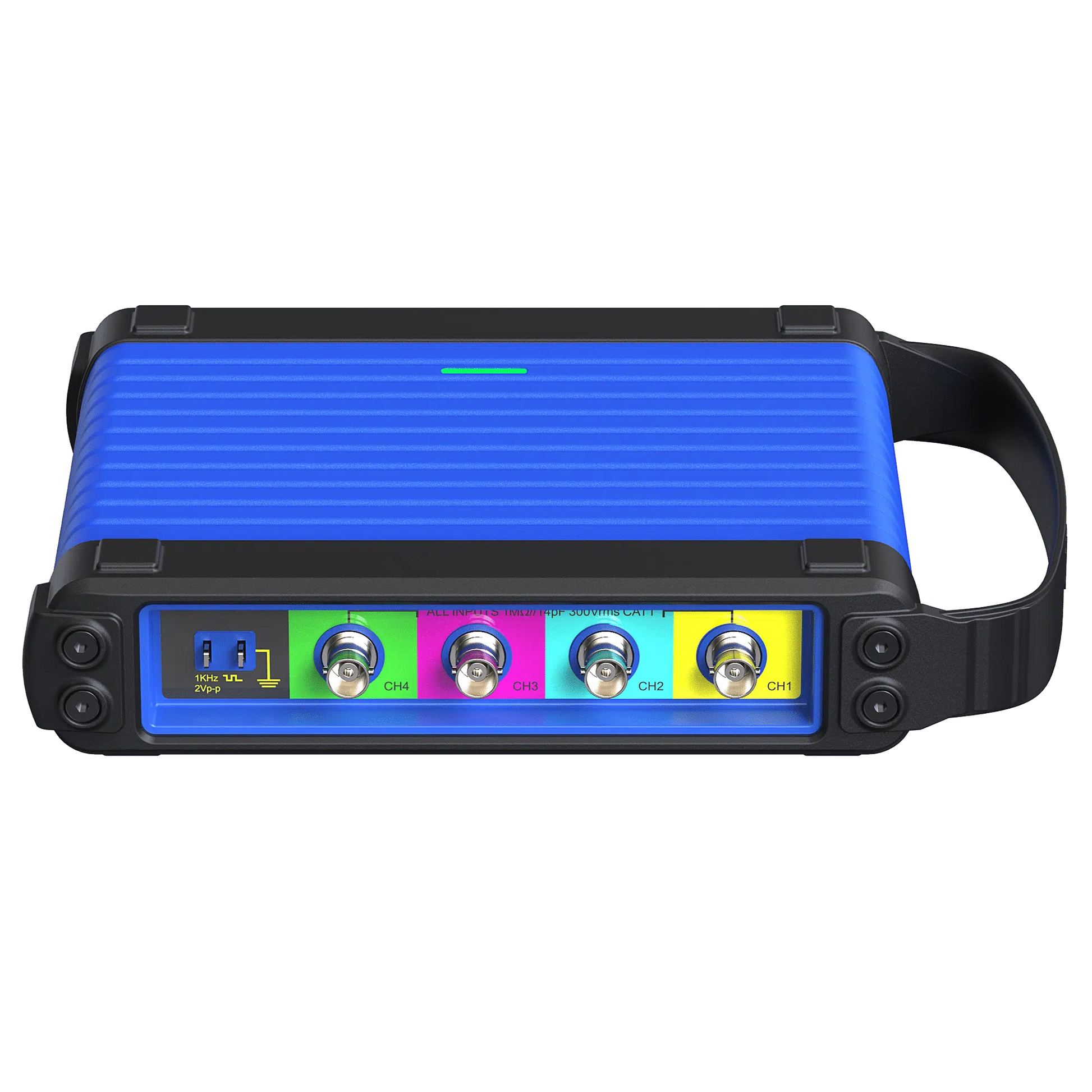

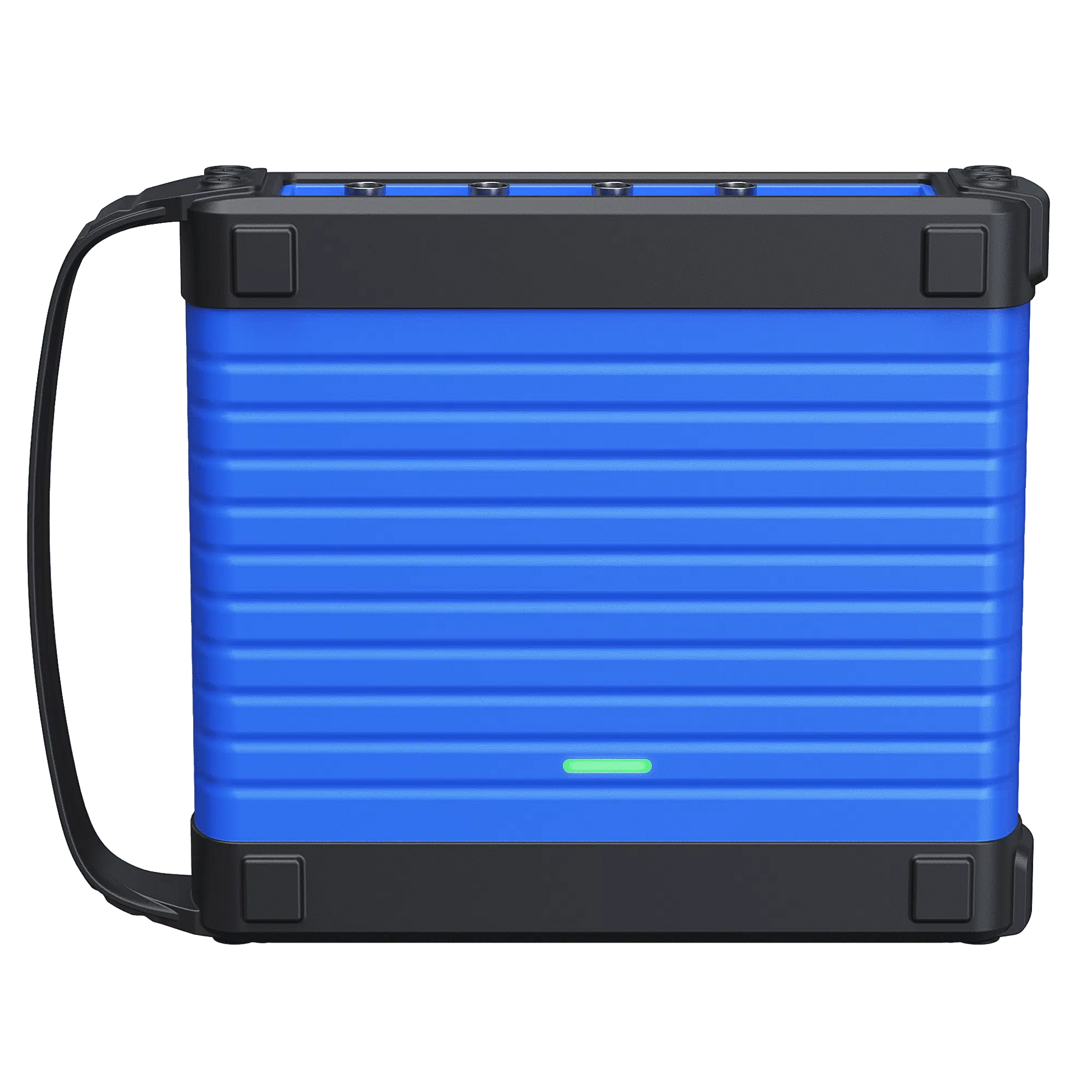

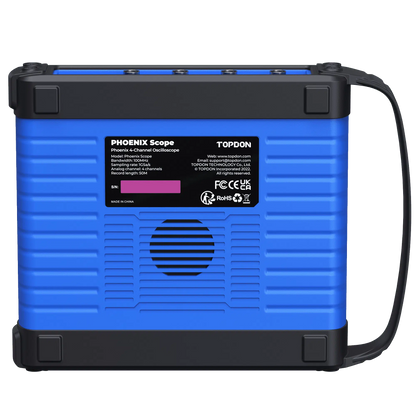

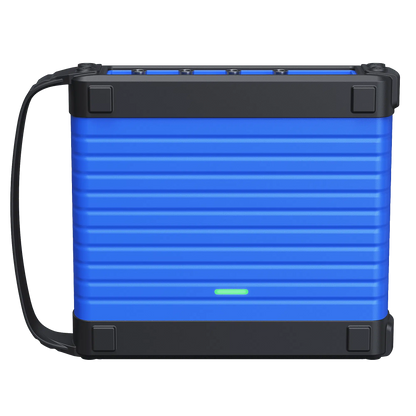

TOPDON Phoenix Scope – Oscilloscope Automobile 4 Canaux (100 MHz, 1 GSa/s)
TOPDON Phoenix Scope – Oscilloscope Automobile 4 Canaux (100 MHz, 1 GSa/s)
Impossible de charger la disponibilité du service de retrait
- ✅ Diagnostic rapide & précis : capture, zoom et relecture des formes d’onde en un clic.
- ✅ Pro 4 canaux : 100 MHz, 1 GSa/s max, profondeur mémoire 50M.
- ✅ Mesures & déclenchements avancés : 23 mesures auto, déclenchement front/largeur d’impulsion.
- ✅ Écosystème Phoenix : fonctionne avec Phoenix Max/Smart/Elite/Lite/Plus (non autonome).
L’outil pro pour l’électronique automobile exigeante
Associé à un outil de la gamme Phoenix, le Phoenix Scope accélère vos diagnostics d’électronique et de câblage : il capture les signaux, affiche les formes d’onde au ralenti pour l’analyse, et enregistre/rejoue vos acquisitions pour trouver des défauts intermittents. Grâce à ses 23 mesures automatiques, ses déclenchements précis et sa mémoire 50M, vous localisez en quelques secondes les points chauds : alimentation, capteurs, actuateurs, allumage, bus CAN/LIN…
Ce que vous gagnez
- Gain de temps : sauvegarde instantanée (1 tap), zoom global/détail, relecture rapide.
- Précision : 100 MHz, 1 GSa/s, 5 mV à 10 V/div, précision verticale ±3 %.
- Efficacité : curseurs H/V indépendants, clavier logiciel, réglages favoris chargeables.
- Couverture auto : tests prédéfinis (circuit, capteur, actuateur, allumage, communication).
- Intégration atelier : compatible Phoenix (Max, Smart, Elite, Lite, Plus…).
Points forts du Phoenix Scope
- 📏 4 canaux – 100 MHz, jusqu’à 1 GSa/s (1 ch), 500 MS/s (2 ch), 250 MS/s (4 ch).
- 🧠 Mémoire profonde 50M + zoom global/détail pour un débogage 2× plus rapide.
- 🧮 23 mesures automatiques sur un seul écran, sélection/effacement en 1 clic.
- ⚡ Déclenchement puissant : front, largeur d’impulsion ; modes normal/auto/one-shot.
- 🧰 Maths & FFT : addition/soustraction/multiplication/division + transformée de Fourier.
- 🚌 Décodage protocole : CAN et LIN intégrés.
- 💾 Enregistrement & relecture des formes d’onde (référence par canal).
- 🎯 Cursus ultra-pratiques : curseurs H/V indépendants, suivi par simple tap.
- ⌨️ Clavier logiciel : saisie immédiate des noms/paramètres (≈ +90 % efficacité).
- ⚙️ Réglages favoris : profils personnalisés enregistrables/chargeables.
- 🧪 Tests auto prédéfinis : circuit, capteur, actuateur, allumage, communication, combinaisons.
Caractéristiques techniques
| Nombre de canaux | 4 |
| Bande passante | 100 MHz (temps de montée ≤ 3,5 ns typ.) |
| Taux d’échantillonnage max. | 1 GSa/s (1 ch) ; 500 MS/s (2 ch) ; 250 MS/s (4 ch) |
| Profondeur mémoire | 50M (partagée sur 4 ch) – Auto / 10K / 100K / 1M / 10M |
| Entrée / impédance | 1 MΩ ±1,5 % |
| Échelle verticale | 5 mV/div à 10 V/div ; précision ±3 % |
| Décalage vertical | ±2,5 V (<500 mV/div) ; ±120 V (≥500 mV/div) |
| Base de temps | 1 ns/div à 1 ks/div (pas 1–2–5) ; mode rouleau 200 ms/div–1000 s/div |
| Déclenchements | Front, largeur d’impulsion ; modes Normal / Auto / One-shot ; AC/DC, suppression bruit |
| Mesures automatiques | 23 articles (affichage sur un écran) |
| Maths & FFT | Opérations 2 voies + FFT |
| Décodage protocole | CAN, LIN |
| Alimentation / transfert | USB, port DC / USB |
| Affichages | Zoom, Roll, Auto-setup |
| Compatibilité | Fonctionne avec Phoenix Max, Smart, Elite, Lite 2/3, Plus/Plus 2 (non autonome) |
| Dimensions / poids | 31 × 14 × 32 cm / 1,93 kg |
Dans la boîte
- 1× Phoenix Scope
- 4× sondes d’oscilloscope (avec accessoires)
- 1× câble USB
- 1× adaptateur d’alimentation
- 1× guide rapide / manuel
- 1× sac de transport
FAQ
Le Phoenix Scope fonctionne-t-il seul ?
Non. Il s’utilise exclusivement avec les outils Phoenix (Max, Smart, Elite, Lite, Plus).
Puis-je décoder les bus CAN/LIN ?
Oui, le décodage CAN et LIN est intégré.
Comment sauvegarder mes acquisitions ?
Sauvegarde en 1 clic, relecture ultérieure, et forme d’onde de référence par canal.
Y a-t-il des mesures automatiques ?
Oui, 23 mesures affichables sur un seul écran (sélection/clear en 1 clic).
Quels tests prédéfinis sont inclus ?
Circuit, capteur, actuateur, allumage, communication, tests combinés (avec schémas de connexion).
